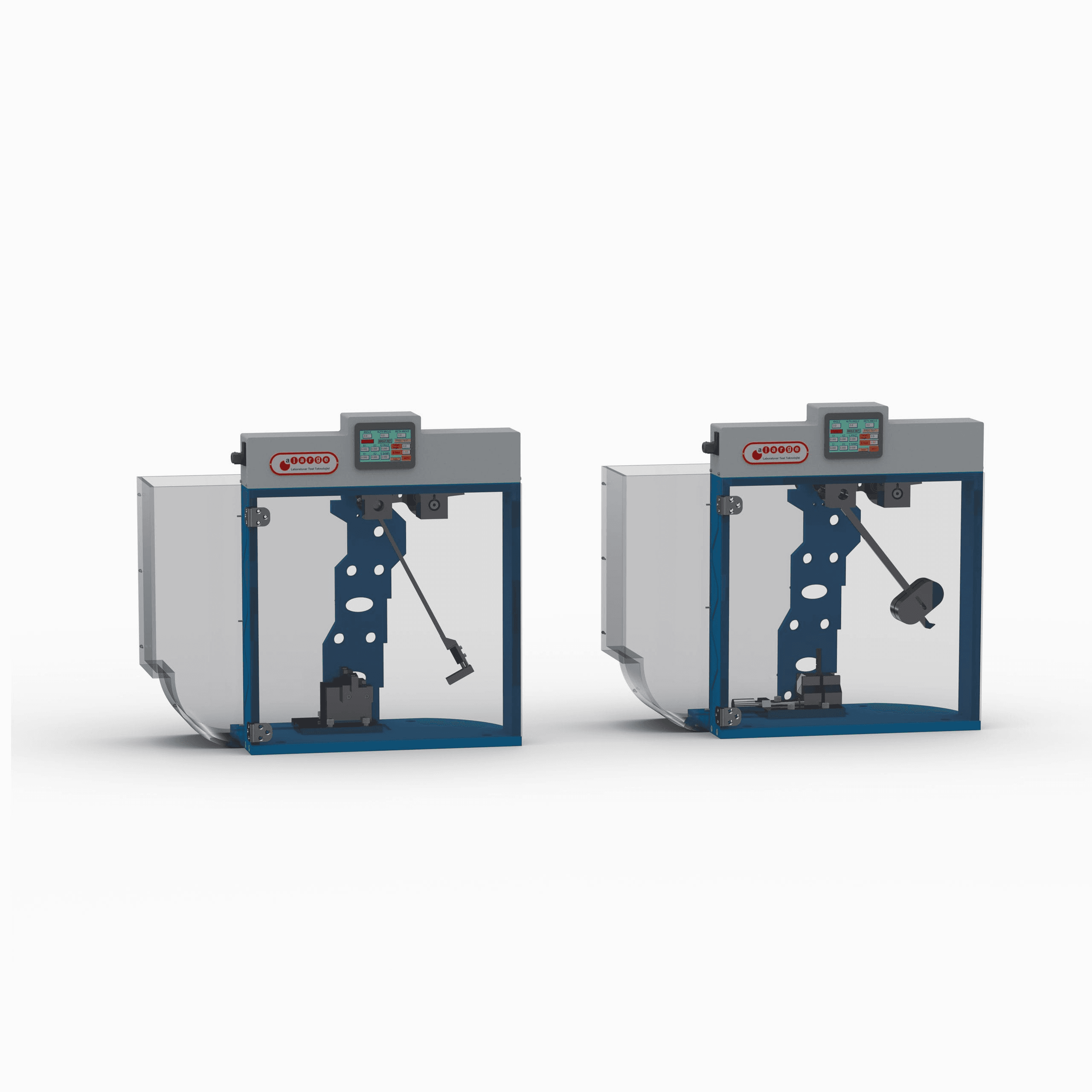

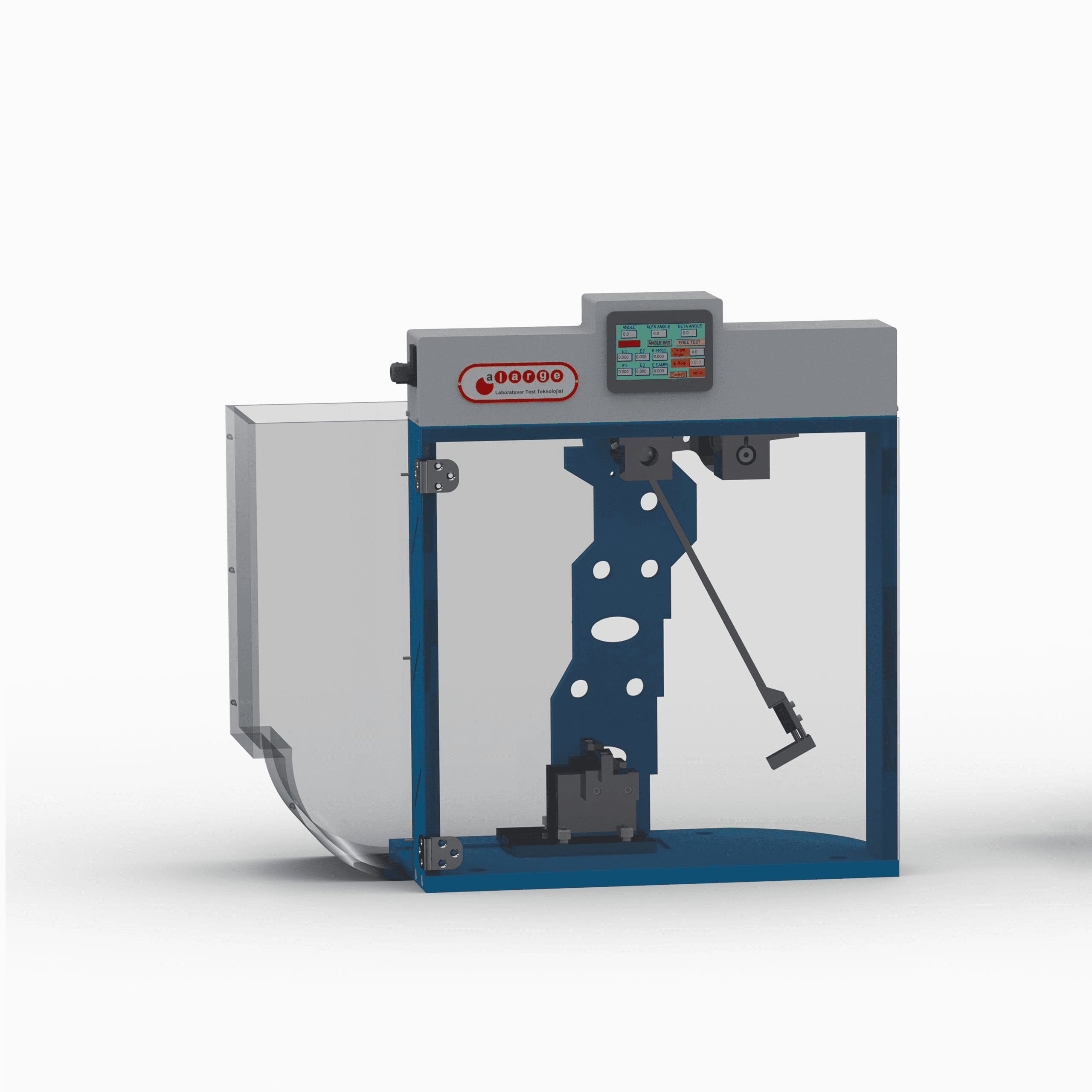

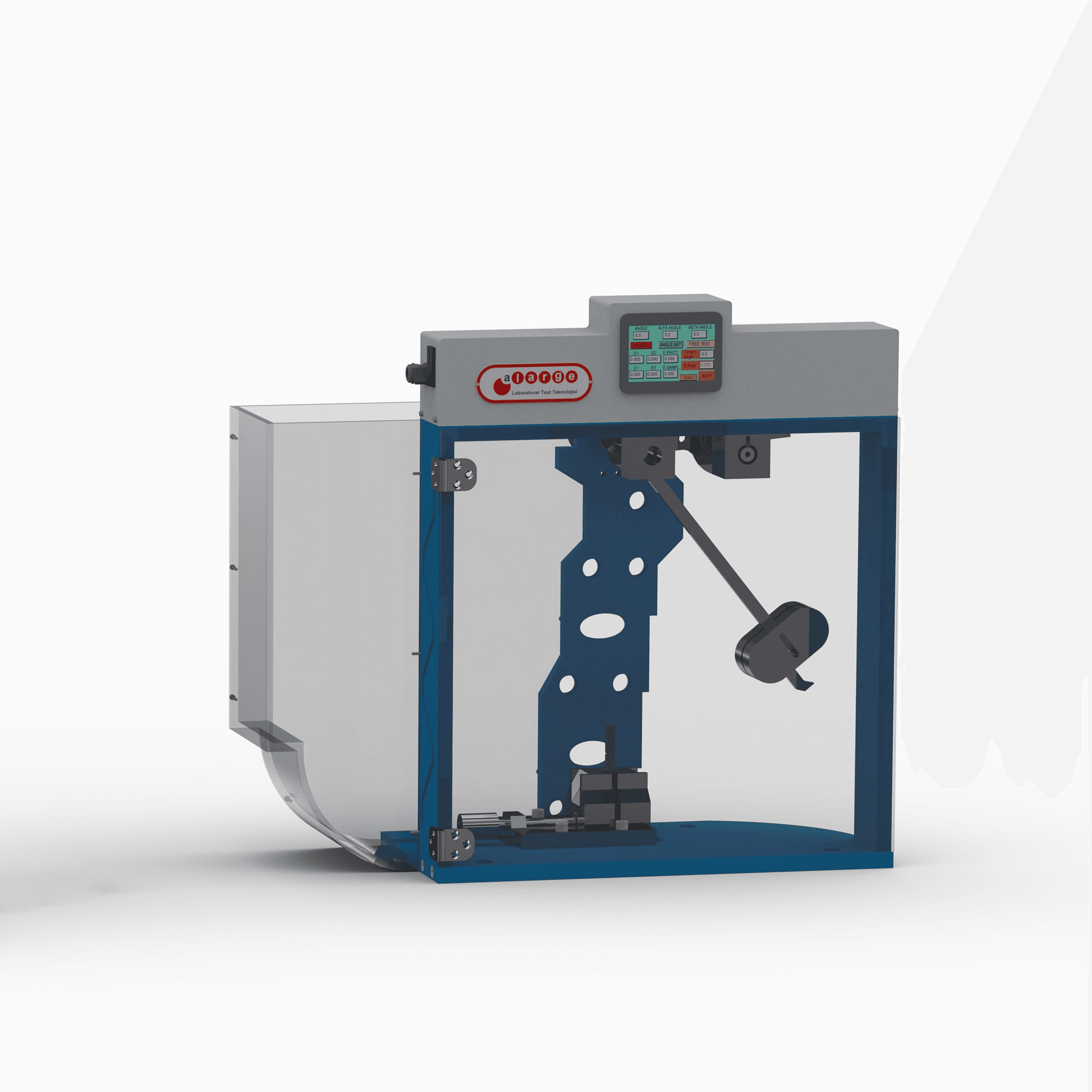

دستگاه آزمون ضربه پاندولی (چارپی و ایزود) یک دستگاه کنترل کیفیت است که برای ارزیابی مقاومت مواد در برابر ضربه طراحی شده و مطابق با استانداردهای ISO 179، ISO 180، ISO 8256، ASTM D 256، ASTM D 4812 ساخته شده است.
استانداردها:
دستگاه آزمون ضربه پاندولی، یک تجهیز تخصصی است که برای انجام این آزمون طراحی شده است. این دستگاه دارای مکانیزمی است که میتواند انرژی ضربه پاندول را کنترل و اندازهگیری کند. پاندول که معمولاً جرم مشخصی دارد، از ارتفاع معینی رها میشود تا با نیروی کنترلشده به نمونه ضربه بزند.
این دستگاه برای ارزیابی مقاومت مواد در برابر ضربه، بهبود فرآیندهای طراحی و تولید، کمک در انتخاب مواد و اطمینان از انطباق با استانداردها مورد استفاده قرار میگیرد. آزمون ضربه ابزاری حیاتی برای درک رفتار مواد در شرایط واقعی استفاده است. نتایج آزمون دادههای ارزشمندی را برای ارزیابی دوام، مقاومت در برابر شکست و نحوه شکست مواد فراهم میکند.
استانداردها:
راه حلی دقیق و کارآمد
یک دستگاه، آزادی دو استاندارد متفاوت.
تستهای چارپی و ایزود میتوانند بر روی یک پلتفرم با سیستم لوازم جانبی قابل تعویض انجام شوند.
به این ترتیب، آزمایشگاهها هم در هزینه و هم در فضا صرفهجویی میکنند.
دقت یکسان در هر آزمایش، بدون انحراف
یک سیستم بلبرینگ مکانیکی بدون اصطکاک با یک الگوریتم خودکالیبره ترکیب میشود.
این امکان را به دستگاه میدهد که در هر چرخه آزمایش، تعادل خود را برقرار کند و نرخ انحراف را به حداقل برساند.
نتیجه: حتی با گذشت سالها، همان نمونه همان نتایج را تولید میکند و قابلیت اطمینان به یک استاندارد تبدیل میشود.
دامنه وسیع گزینهها.
چکشهای آزمون چربی و ایزود این امکان را فراهم میکنند که آزمایشهایی تا 300 ژول با دامنه وسیع گزینهها انجام شود.
کارآیی تنها در تست نیست بلکه در زیرساخت نیز وجود دارد.
سیستم ترمز پنوماتیک با فشار هوای پایین عمل میکند – که باعث کاهش بار کمپرسور و مصرف آب میشود.
این سیستم بار انرژی و نیاز به نگهداری کمتری بر روی زیرساخت آزمایشگاهی ایجاد میکند.
| چاپی (Charpy) | ایزود (Izod) | |||
|---|---|---|---|---|
| مدل | ICJ 5 | ICJ 50 | ICJ 5 | ICJ 22 |
| نوع ضربه | 1 ژول | 5 ژول | 15 ژول | 20 ژول | 50 ژول | 1 ژول | 5 ژول | 15 ژول | 22 ژول |
| سرعت پاندول | 2.9 متر بر ثانیه | 3.5 متر بر ثانیه | 3.5 متر بر ثانیه | 3.5 متر بر ثانیه |
| زاویه اولیه | 90° | 126° | 126° | 126° |
| طول بازو | 400 میلیمتر | 400 میلیمتر | 400 میلیمتر | 400 میلیمتر |
| طول گیره | 40 میلیمتر | 40 میلیمتر | 40 میلیمتر | 40 میلیمتر |
| شعاع لبه ضربه | 2 میلیمتر | 2 میلیمتر | 2 میلیمتر | 2 میلیمتر |
| گشتاور پاندول |
PL(1J) = 0.5155 نیوتنمتر PL(5J) = 2.578 نیوتنمتر |
PL(15J) = 7.733 نیوتنمتر PL(25J) = 12.889 نیوتنمتر PL(50J) = 25.777 نیوتنمتر |
PL(1J) = 0.5155 نیوتنمتر PL(5J) = 2.578 نیوتنمتر |
PL(15J) = 7.733 نیوتنمتر PL(22J) = 11.3419 نیوتنمتر |
| شرایط کاری دامنه دما | 23℃ | 23℃ | 23℃ | 23℃ |
| شرایط کاری دامنه رطوبت | 10٪–80٪ | 10٪–80٪ | 10٪–80٪ | 10٪–80٪ |
| گرد و غبار و گازهای خورنده | هیچکدام | هیچکدام | هیچکدام | هیچکدام |
