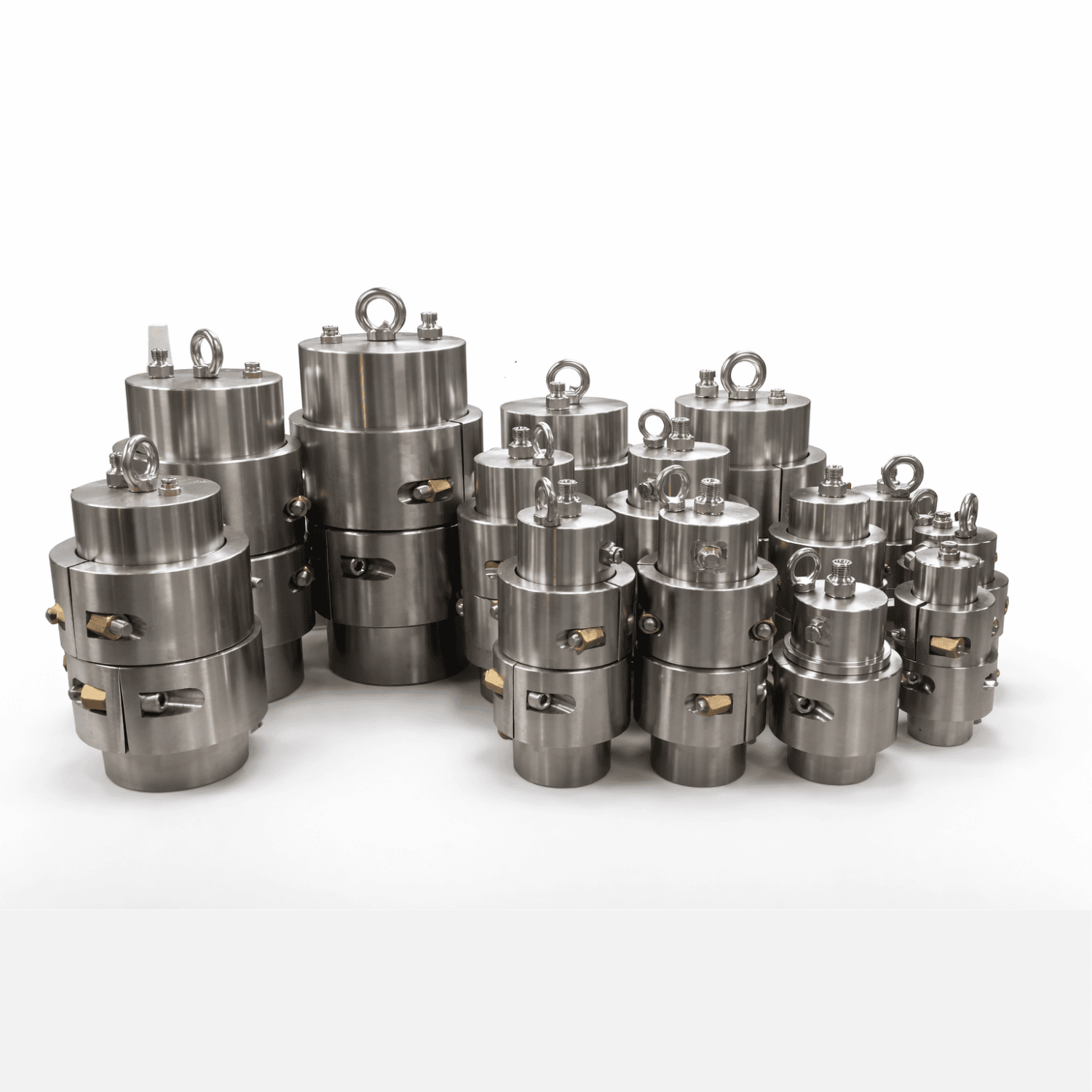

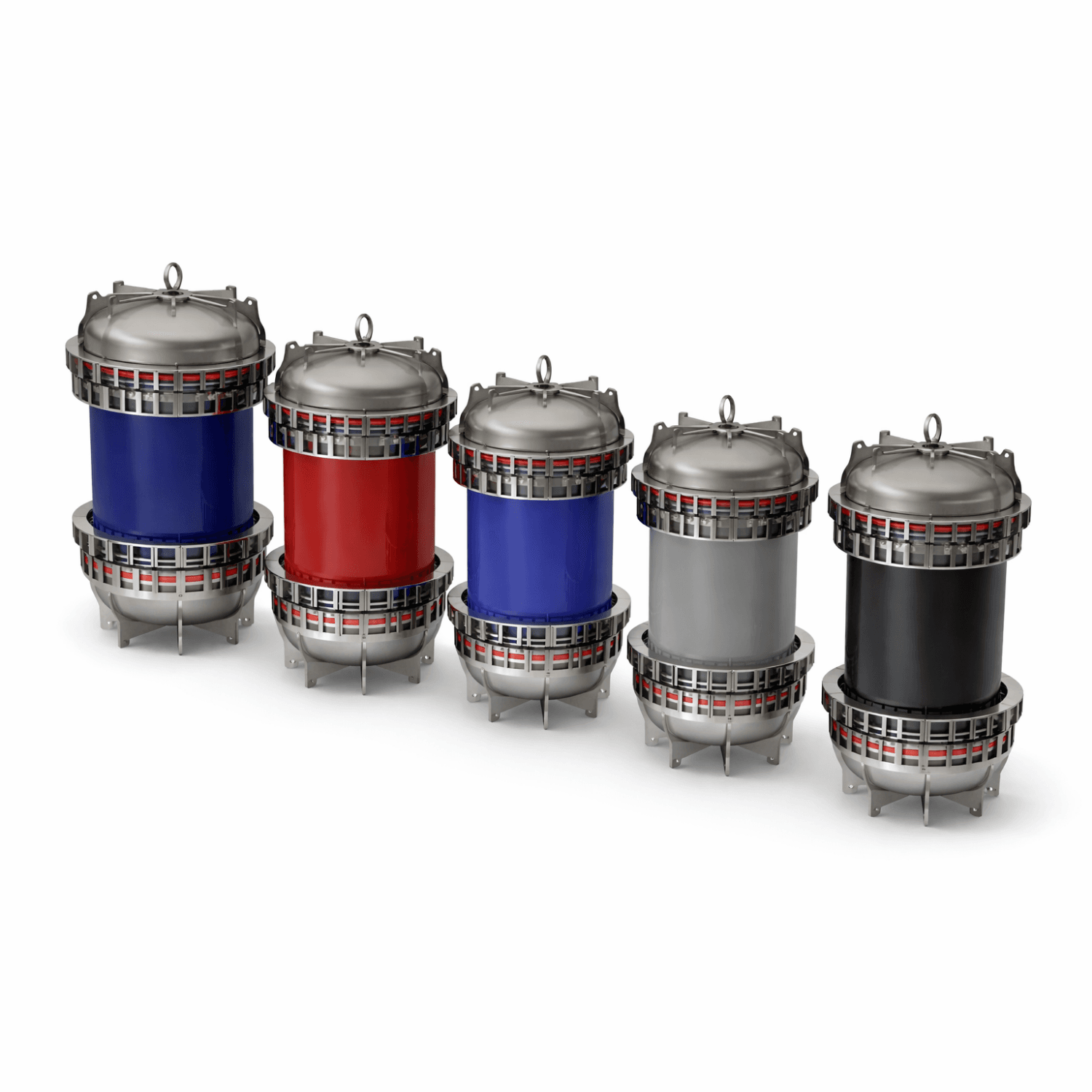

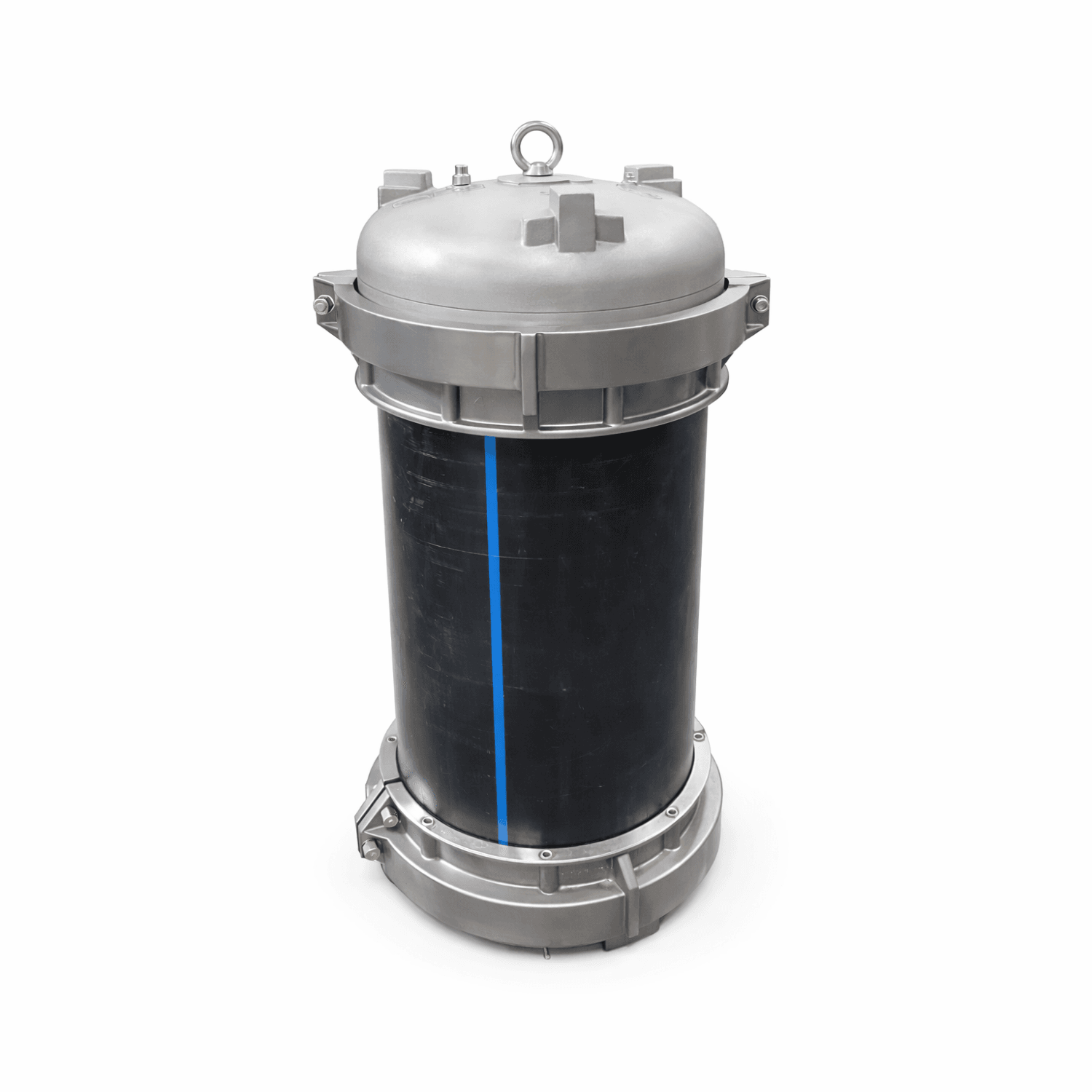

Герметичные торцевые заглушки из нержавеющей стали, предназначенные для гидростатических испытаний пластиковых труб (16–2600 мм), соответствующие TS EN ISO 1167 и ASTM D 1598-1599. Идеально подходят для долгосрочных испытаний на давление с возможностью мониторинга в реальном времени.
Стандарты
Заглушки Alarge специально разработаны для точного и безопасного проведения гидростатических испытаний термопластиковых труб в полном соответствии со стандартами TS EN ISO 1167 и ASTM D 1598–1599. Они подходят для труб диаметром от 16 мм до 2600 мм (возможно индивидуальное изготовление до 4000 мм) и обеспечивают герметичное соединение, необходимое для долговременного анализа давления в трубах из PE, PP, PEX, PVC и PE-RT.
Конструкция заглушек позволяет монтировать их без использования инструментов, а запатентованная система регулируемого уплотнения (патент № TR 2016/20266) обеспечивает плотное и надёжное прилегание без необходимости забивания молотком или прессования. Благодаря уникальному дизайну заглушка может расширяться вместе с трубой под давлением, предотвращая повреждения и утечки. Уплотнение доступно в виде одно- или многолепестковых силиконовых/резиновых комбинаций, обеспечивая максимальную герметичность и устойчивость к нагрузкам.
Изготовленные из нелитого нержавеющего металла (AISI 304, 316, 316L) методом прецизионного литья, заглушки отличаются высокой коррозионной стойкостью и выдерживают повышенные давления. По запросу возможна интеграция с системой отображения давления в реальном времени, подключением по Wi-Fi/Bluetooth и сенсорным управлением через программное обеспечение Alarge Reporting.
Будь то лабораторные испытания или полевые условия, заглушки Alarge обеспечивают непревзойдённую прочность, безопасность и мониторинг данных в реальном времени, что делает их незаменимыми для производителей труб и специалистов по контролю качества.
Герметичная конструкция для длительных гидростатических испытаний
Регулируемая система уплотнения — установка без молотка и пресса
Коррозионностойкий корпус из нержавеющей стали
Диапазон диаметров от 16 мм до 2600 мм (до 4000 мм по индивидуальному заказу)
Совместимы с трубами из PE, PP, PVC, PE-RT и PEX
Соответствуют стандартам TS EN ISO 1167 и ASTM D 1598–1599
Опциональный интерфейс сенсорного экрана с поддержкой Bluetooth / Wi-Fi
Отображение давления и времени испытания в реальном времени
Стандарты
Производители пластиковых труб и лаборатории контроля качества
Используются для гидростатических испытаний труб из PE, PP, PVC, PE-RT и PEX.
Соответствуют стандартам TS EN ISO 1167 и ASTM D 1598–1599.
Строительство и инфраструктура
Испытания под давлением трубопроводов водоснабжения, канализации и дренажных систем.
Применимы как в производственных условиях, так и на строительных площадках.
Газовые и напорные трубопроводные системы
Высоконапорные испытания полиэтиленовых газовых труб.
Обеспечивают герметичность и безопасность при установке и эксплуатации.
Производители систем отопления и охлаждения (HVAC)
Тестирование труб (PE-RT, PEX) для систем теплого пола на устойчивость к давлению и температуре.
Оценка расширения и долговечности материалов при нагреве.
Производители сельскохозяйственных оросительных систем
Проверка надежности труб в капельном и дождевом поливе.
Подходят для эксплуатации в открытом грунте и при высоком давлении.
Муниципалитеты и государственные коммунальные службы
Проведение приемочных гидростатических испытаний на месте установки труб.
Эргономичная конструкция позволяет быструю сборку без инструмента.
Университеты и научно-исследовательские институты
Лабораторные и научные исследования поведения труб под давлением.
Идеально подходят для опытов, разработок и прототипирования.
Органы сертификации и инспекции (например, TÜV, TSE)
Применяются при сертификации продукции и проверках на соответствие.
Гарантируют точные и воспроизводимые результаты в соответствии с международными стандартами.
Alarge hidrostatik basınç test cihazları, endüstriyel kalite kontrol süreçlerinde yüksek hassasiyet, güvenilirlik ve uzun ömürlü kullanım sunar.
Большие защитные крышки разработаны в полном соответствии со стандартами TS EN ISO 1167, ASTM D 1598 и ASTM D 1599. Они обеспечивают надежные, воспроизводимые и имеющие международную признава результаты испытаний в лабораторных и полевых условиях.
Благодаря запатентованной регулируемой системе герметизации (патент № TR 2016/20266) возможна быстрая и безопасная установка без использования молотка или пресса. Высокая степень герметизации достигается без повреждения трубы.
Эти заглушки, выпускаемые в стандартных диаметрах от 16 мм до 2600 мм, идеально подходят для труб различных размеров, а по запросу возможно изготовление на заказ заглушек диаметром до 4000 мм.
Корпус, изготовленный из непористой нержавеющей стали AISI 304, 316 и 316L, благодаря технологии точного литья обеспечивает длительный срок службы и надежную работу под высоким давлением.
Варианты одно- и многослойных силиконовых/резиновых уплотнений обеспечивают полную совместимость с трубами из полиэтилена (PE), полипропилена (PP), ПВХ, полиэтилена с добавлением ретикулотрансформатора (PE-RT) и полиэтилена с поперечными связями (PEX). Они адаптируются к расширению трубы под давлением, исключая риск протечек.
Opsiyonel Wi-Fi ve Bluetooth destekli dokunmatik ekran ile gerçek zamanlı basınç ve test süresi izlenebilir. Alarge Raporlama Yazılımı entegrasyonu sayesinde test verileri dijital olarak kaydedilir ve raporlanır.
| Код изделия | Диаметр крышки (Ø) | Максимальное давление испытания | Метод производства | Материал | Дополнительное покрытие |
|---|---|---|---|---|---|
| AL CAP 16 | 16 мм | 100 Бар | Механическая обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 20 | 20 мм | 100 Бар | Механическая обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 25 | 25 мм | 100 Бар | Механическая обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 32 | 32 мм | 100 Бар | Механическая обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 40 | 40 мм | 100 Бар | Механическая обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 50 | 50 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 63 | 63 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 75 | 75 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 90 | 90 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 110 | 110 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 125 | 125 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 140 | 140 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 160 | 160 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 180 | 180 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 200 | 200 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 225 | 225 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 280 | 280 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 315 | 315 мм | 100 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 355 | 355 мм | 60 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 400 | 400 мм | 60 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 450 | 450 мм | 60 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 500 | 500 мм | 60 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 560 | 560 мм | 60 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 630 | 630 мм | 60 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 710 | 700 мм | 40 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
| AL CAP 800 | 800 мм | 40 Бар | Литейное производство и обработка | AISI 304 / 316 / 316L | Горячее цинкование |
Гидростатическая машина для испытания внутреннего давления
Торцевые заглушки (специальные исследования и разработки и производство)
Гидростатическое испытательное устройство (специальная НИОКР и производство)
Срок гарантии составляет 2 года с момента доставки товара.
Для подачи заявки на техническую поддержку достаточно связаться с нами. Наша команда специалистов постарается решить вашу проблему как можно быстрее с помощью удалённого доступа или телефонной поддержки. Если проблему невозможно устранить удаленно, наша техническая команда будет направлена для решения ситуации на месте. Таким образом, ваше устройство будет приведено в рабочее состояние в кратчайшие сроки.
Установка устройства, приобретенного вами, осуществляется нашей опытной технической командой в вашем рабочем пространстве. После установки вашему персоналу предоставляется обширное обучение для правильного и эффективного использования устройства. Эта услуга позволяет вам безопасно и эффективно использовать все функции устройства.
Cihazın uzun ömürlü ve verimli çalışabilmesi için periyodik bakımının düzenli olarak yapılması gerekmektedir. Temizlik, bağlantıların kontrolü, yazılım güncellemeleri ve kalibrasyon gibi işlemler bakım sürecine dahildir. Kullanım kılavuzunda belirtilen aralıklarla bakım yapılması önerilir. Dilerseniz bakım işlemleri için teknik servisimizden profesyonel destek alabilirsiniz.
Для обеспечения точности устройства необходимо проводить калибровку через определенные интервалы. Рекомендуется профессиональная калибровка каждые 6 месяцев.
