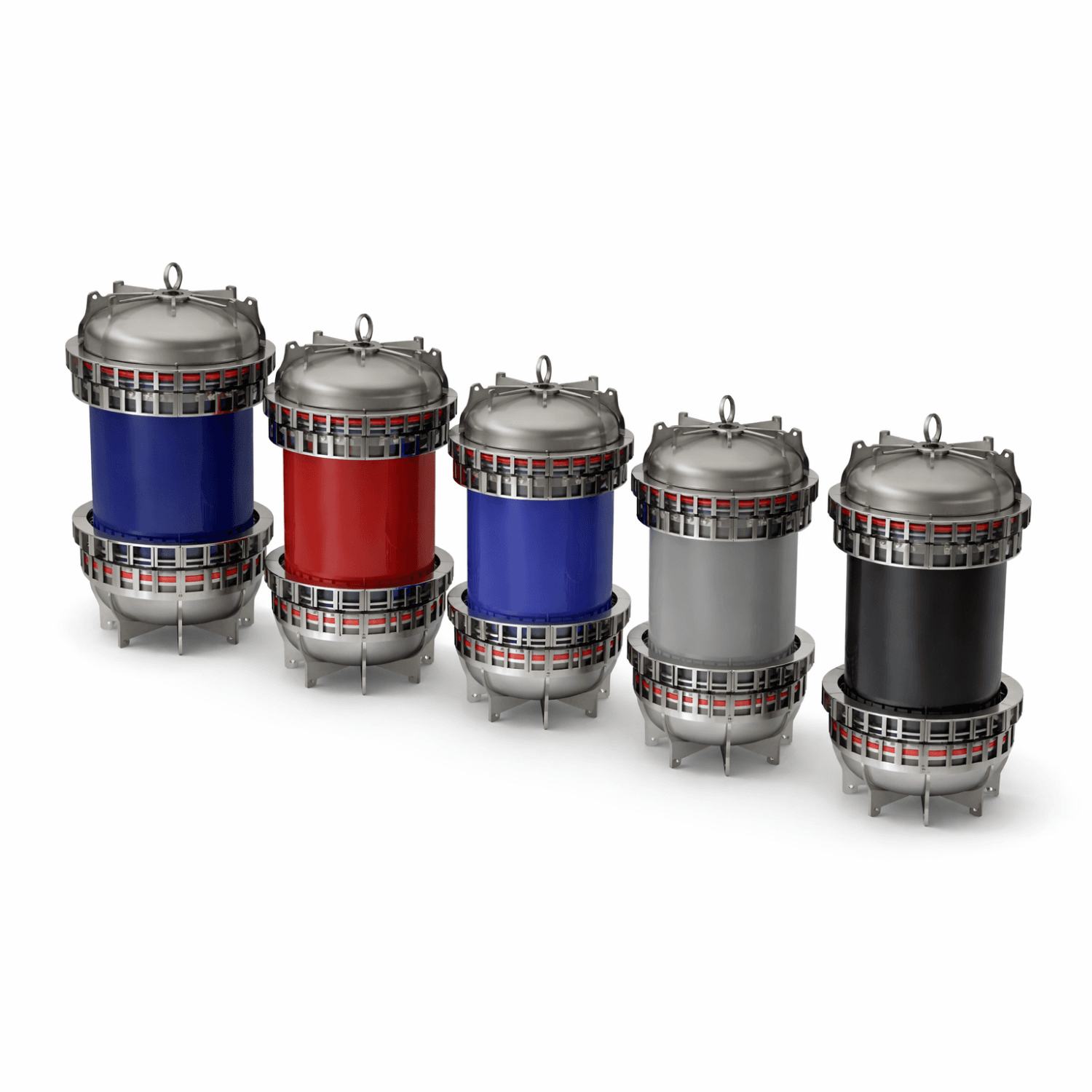

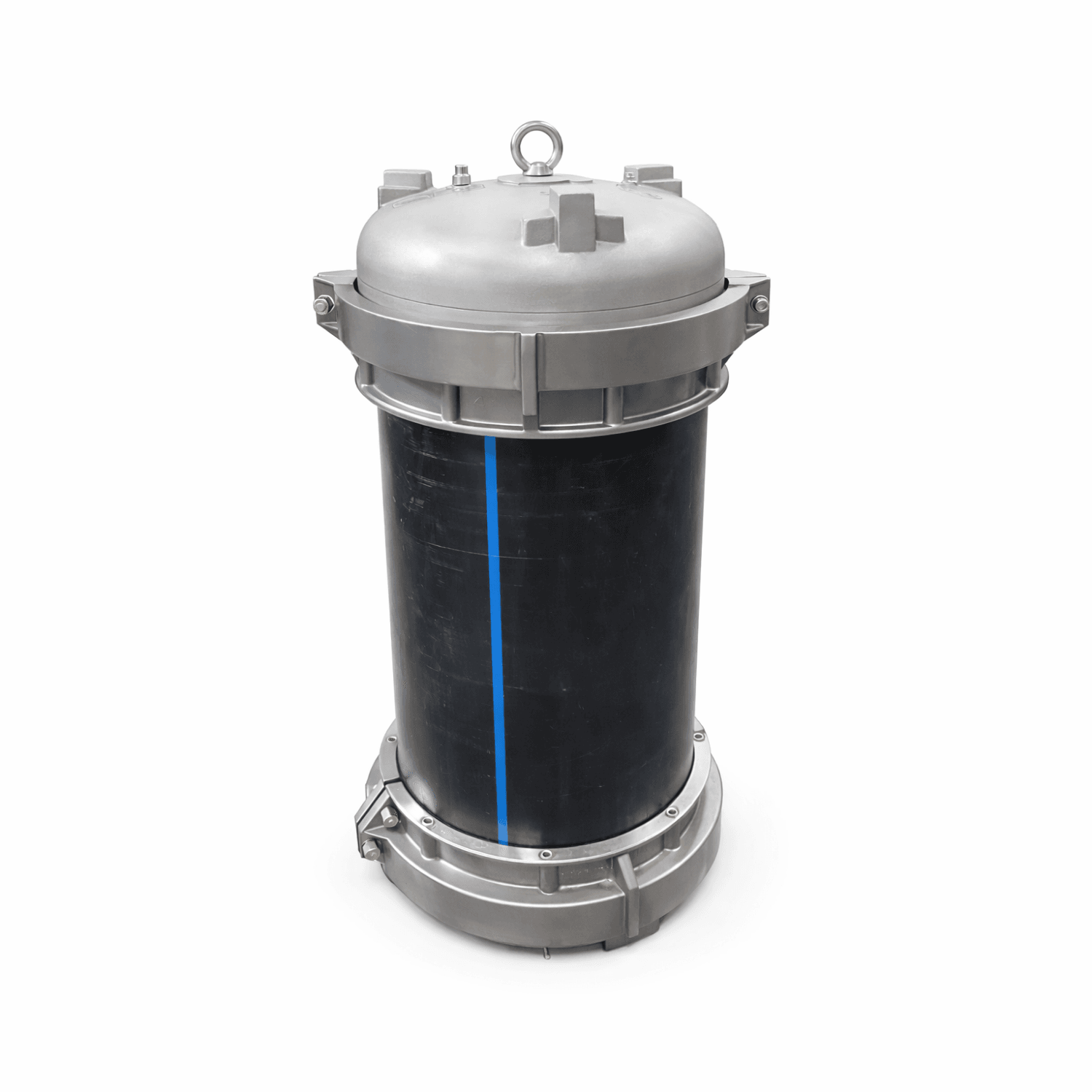

Auslaufsichere Edelstahl-Endkappen für die hydrostatische Druckprüfung von Kunststoffrohren (16–2600 mm) gemäß TS EN ISO 1167 und ASTM D 1598-1599. Ideal für Langzeit-Druckprüfungen mit Echtzeit-Überwachungsoptionen.
Standards:
Alarge-Endkappen wurden speziell für die sichere und präzise Durchführung hydrostatischer Druckprüfungen an thermoplastischen Rohren gemäß den Normen TS EN ISO 1167 und ASTM D 1598–1599 entwickelt. Mit einem breiten Durchmesserbereich von 16 mm bis 2600 mm (auf Wunsch bis 4000 mm als Sonderanfertigung erhältlich), bieten diese leckagefreien Endkappen die ideale Lösung für langfristige und zuverlässige Drucktests von PE-, PP-, PEX-, PVC- und PE-RT-Rohren.
Dank ihres werkzeuglosen Montagedesigns und eines patentierten, einstellbaren Dichtungssystems (Patent-Nr.: TR 2016/20266) gewährleisten sie eine sichere und dichte Abdichtung, ganz ohne Hammer oder Presswerkzeug. Das Design erlaubt es der Kappe, sich unter Druck gemeinsam mit dem Rohr auszudehnen – wodurch Schäden und Leckagen wirksam vermieden werden. Die Dichtungen sind als ein- oder mehrlippige Silikon-/Gummikombinationen erhältlich und bieten maximale Kompatibilität und Beständigkeit.
Die Endkappen werden aus porenfreiem Edelstahl (AISI 304, 316, 316L) mittels Präzisionsgussverfahren gefertigt und bieten somit hervorragenden Schutz vor Korrosion und extremen Druckbelastungen. Optional lassen sie sich mit Echtzeit-Druckanzeige, Bluetooth-/Wi-Fi-Konnektivität und Touchscreen-Steuerung über die Alarge Reporting Software ausstatten.
Ob im Labor oder auf der Baustelle – diese Endkappen bieten außergewöhnliche Langlebigkeit, höchste Sicherheit und nahtlose Datenerfassung. Ein unverzichtbares Prüfwerkzeug für Hersteller von Kunststoffrohren und Qualitätskontrolllabore.
Leckagefreies Design für langfristige hydrostatische Druckprüfungen
Werkzeuglos montierbares, einstellbares Dichtungssystem (kein Hämmern erforderlich)
Korrosionsbeständiges Gehäuse aus Edelstahl
Durchmesserbereich von 16 mm bis 2600 mm (bis 4000 mm als Sonderanfertigung möglich)
Kompatibel mit PE-, PP-, PVC-, PE-RT- und PEX-Rohren
Entspricht den Normen TS EN ISO 1167 und ASTM D 1598–1599
Optional: Bluetooth-/Wi-Fi-fähige Touchscreen-Schnittstelle
Echtzeit-Anzeige von Druck und Prüfdauer
Standards:
Hersteller von Kunststoffrohren und Qualitätskontrolllabore
Zur Durchführung hydrostatischer Druckprüfungen an PE-, PP-, PVC-, PE-RT- und PEX-Rohren.
Entspricht den Normen TS EN ISO 1167 und ASTM D 1598-1599.
Bau- und Infrastruktursektor
Druckprüfung von unterirdischen Wasser-, Abwasser- und Entwässerungsleitungen.
Geeignet für den Einsatz in der Produktion und direkt auf der Baustelle.
Erdgas- und Druckleitungssysteme
Hochdruckprüfung von Polyethylen-Gasleitungen.
Die leckfreie Abdichtung gewährleistet Sicherheit bei der Installation und Erweiterung von Rohrnetzen.
Hersteller von Heizungs- und Kühlsystemen (HLK)
Druck- und Temperaturprüfung von PE-RT- und PEX-Rohren in Fußbodenheizungen.
Bewertung von Ausdehnungsverhalten und Langzeitbeständigkeit.
Hersteller von Bewässerungssystemen für die Landwirtschaft
Druckprüfung von Tropf- und Sprinklersystemleitungen.
Sicherstellung der Haltbarkeit unter realen Außenbedingungen.
Kommunen und öffentliche Versorgungsbetriebe
Vor-Ort-Druckprüfungen bei der Installation oder Wartung von Rohrleitungssystemen.
Ergonomisches Design ermöglicht schnellen, werkzeuglosen Einsatz im Feld.
Universitäten und Forschungsinstitute
Für Experimente zur Analyse des Materialverhaltens unter Druck.
Ideal für akademische Forschung und Entwicklung neuer Rohrsysteme.
Zertifizierungs- und Prüfstellen (z. B. TÜV, DVGW)
Verwendet bei Produktzertifizierungen und Konformitätsprüfungen.
Zuverlässige Testergebnisse gemäß internationalen Standards.
Großvolumige hydrostatische Druckprüfgeräte bieten hohe Genauigkeit, Zuverlässigkeit und lange Lebensdauer in industriellen Qualitätskontrollprozessen.
Alarge Verschlusskappen sind in vollständiger Übereinstimmung mit den Normen TS EN ISO 1167 sowie ASTM D 1598 und ASTM D 1599 konzipiert. Sie gewährleisten zuverlässige, reproduzierbare und international gültige Prüfergebnisse in Labor- und Feldtests.
Dank des patentierten, verstellbaren Dichtungssystems (Patentnr.: TR 2016/20266) ist eine schnelle und sichere Montage ohne Hammer oder Presse möglich. Eine hohe Dichtleistung wird ohne Beschädigung des Rohrs erreicht.
Diese Verschlusskappen sind in Standarddurchmessern von 16 mm bis 2600 mm erhältlich und passen perfekt zu verschiedenen Rohrgrößen. Auf Anfrage ist auch eine Sonderanfertigung bis zu 4000 mm möglich.
Das aus porenfreiem Edelstahl AISI 304, 316 und 316L gefertigte Gehäuse bietet dank präziser Gießtechnologie eine lange Lebensdauer und sichere Leistung unter hohem Druck.
Die ein- und mehrlippigen Silikon-/Gummidichtungen gewährleisten volle Kompatibilität mit PE-, PP-, PVC-, PE-RT- und PEX-Rohren. Sie passen sich der Ausdehnung des Rohrs unter Druck an und eliminieren so das Risiko von Leckagen.
Druck und Testdauer lassen sich in Echtzeit über den Touchscreen überwachen; optional sind WLAN und Bluetooth verfügbar. Dank der Integration der Alarge-Berichtssoftware werden die Testdaten digital erfasst und ausgewertet.
| Produktcode | Kopfdurchmesser (Ø) | Maximaler Prüfdruck | Herstellungsmethode | Material | Optionale Beschichtung |
|---|---|---|---|---|---|
| AL CAP 16 | 16 mm | 100 Bar | Zerspanung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 20 | 20 mm | 100 Bar | Zerspanung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 25 | 25 mm | 100 Bar | Zerspanung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 32 | 32 mm | 100 Bar | Zerspanung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 40 | 40 mm | 100 Bar | Zerspanung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 50 | 50 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 63 | 63 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 75 | 75 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 90 | 90 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 110 | 110 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 125 | 125 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 140 | 140 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 160 | 160 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 180 | 180 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 200 | 200 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 225 | 225 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 280 | 280 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 315 | 315 mm | 100 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 355 | 355 mm | 60 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 400 | 400 mm | 60 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 450 | 450 mm | 60 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 500 | 500 mm | 60 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 560 | 560 mm | 60 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 630 | 630 mm | 60 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 710 | 700 mm | 40 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
| AL CAP 800 | 800 mm | 40 Bar | Guss – Bearbeitung | AISI 304 / 316 / 316L | Feuerverzinkung |
Hydrostatische Innendruckprüfmaschine
Endkappen (Spezielle F&E und Produktion)
Hidrostatik Druckprüfgerät (Sonderforschung und -produktion)
Die Produktlieferung beginnt ab dem Lieferdatum und gilt für 2 Jahre.
Für Ihre technischen Supportanfragen reicht es aus, zunächst Kontakt mit uns aufzunehmen. Unser Expertenteam wird versuchen, Ihr Problem so schnell wie möglich über eine Fernverbindung oder telefonischen Support zu lösen. Sollte das Problem nicht aus der Ferne behoben werden können, wird unser technisches Team zur Vor-Ort-Intervention angefordert. So wird sichergestellt, dass Ihr Gerät schnellstmöglich wieder betriebsbereit ist.
Die Installation und Inbetriebnahme des von Ihnen erworbenen Geräts erfolgt durch unser fachkundiges Technikteam in Ihrer Arbeitsumgebung. Nach der Installation wird umfassende Schulung für Ihr Benutzerpersonal angeboten, um die korrekte und effiziente Nutzung des Geräts zu gewährleisten. Mit diesem Service wird sichergestellt, dass Sie alle Funktionen des Geräts sicher und effektiv nutzen können.
Um sicherzustellen, dass das Gerät langlebig und effizient funktioniert, ist eine regelmäßige Wartung erforderlich. Reinigung, Überprüfung der Verbindungen, Software-Updates und Kalibrierung gehören zu den Wartungsarbeiten. Es wird empfohlen, die im Benutzerhandbuch angegebenen Intervalle für die Wartung einzuhalten. Gerne können Sie für Wartungsarbeiten professionelle Unterstützung von unserem technischen Service in Anspruch nehmen.
Um die Genauigkeit des Geräts zu gewährleisten, sollte regelmäßig eine Kalibrierung durchgeführt werden. Eine professionelle Kalibrierung wird alle 6 Monate empfohlen.
